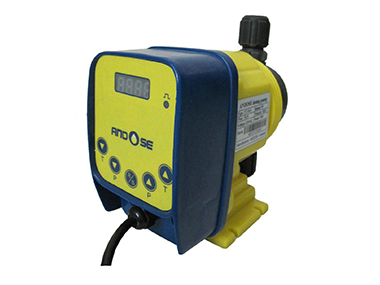

计量泵

来源:http://www.whkrthb.com作者:武汉科瑞特环保工程有限公司发布时间:2021-05-25浏览次数:15

计量泵(Metering pump)也称定量泵或比例泵  。计量泵是一种可以满足各种严格的工艺流程需要,流量在0-100%范围内无级调节,用来输送液体(特别是腐蚀性液体)一种特殊容积泵。 [3]

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。 [4]

分类

⒈ 根据过流部分

⑴柱塞、活塞式 ⑵机械隔膜式⑶液压隔膜式

⒉ 根据驱动方式

⑴电机驱动⑵电磁驱动

⒊ 根据工作方式

⑴往复式  ⑵回转式⑶齿轮式

4、根据泵特点

⑴特大机座⑵大机座 ⑶中机座⑷小机座⑸微机座

其他的分类方式:电控型,气控型,保温型,加热型,高黏度型等

原理特性

泵的结构

该泵的由电机、传动箱、缸体等三部分组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成;通过旋转调节手轮来实行高调节行程,从而改变移动轴的偏心距来达到改变柱塞(活塞)行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

工作原理

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。

流量调节

泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程,精确率为95%。

泵的特点

⒈该泵性能优越,其中隔膜式计量泵绝对不泄露,安全性能高,计量输送精确,流量可以从零到最大定额值范围能任意调节,压力可从常压到最大允许范围内任意选择。

⒉调节直观清晰,工作平稳、无噪声、体积小、重量轻、维护方便,可并联使用。

⒊该泵品种多、性能全、适用输送-30度到450度,粘度为0-800mm/s,最高排出压力可达64Mpa,流量范围在0.1-20000L/h,计量精度在±1%以内。

⒋根据工艺要求该泵可以手动调节和变频调节流量,亦可实现遥控和计算机自动控制。

特点

计量范围:0-400升/小时

压力范围:0-1.0兆帕

驱动方式:电机驱动

控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

1、铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。

2、采用凸轮机构.整体上完全无泄露,可安置于药槽或管道上。

3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。

4、性价比高,普遍适用于,压力要求不高的水处理行业。

5、在泵运行或停止时也可任意调节流量也可定量输出。

6、隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度 支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。
